Actualización tecnológica en las empacadoras QUADRANT de CLAAS
Con una importante actualización tecnológica, CLAAS está recortando sus empacadoras de pacas cuadradas QUADRANT para obtener más rendimiento y máxima durabilidad. Entre otras cosas, el nuevo QUADRANT EVOLUTION tiene una nueva pastilla HD.
CLAAS QUADRANT sigue siendo hoy en día la empacadora de pacas cuadradas más vendida en Alemania. Para el año de producto 2022, la serie QUADRANT 5000 y QUADRANT 4200 recibirán una actualización técnica integral y el sobrenombre de EVOLUCIÓN.
Nueva pastilla con dos pistas de levas
Lo más destacado de QUADRANT EVOLUTION es la nueva pastilla HD con dos pistas de levas. Esta construcción, única en el mercado, garantiza la máxima rigidez a la torsión y una extrema robustez. Los costes de desgaste también se reducen mediante un uso aún mayor de componentes de alta elasticidad de la recogida de la picadora de forraje CLAAS JAGUAR y una revisión y refuerzo de cojinetes, placas de alimentación y otras piezas. Un efecto secundario positivo es la suavidad mejorada con un menor desarrollo de ruido.

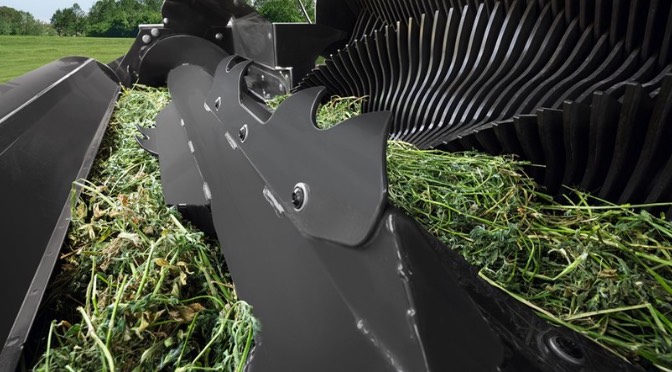

El pick-up de accionamiento mecánico con cinco filas de púas y 18 púas dobles por fila también se ha recortado para obtener un mayor rendimiento y una calidad de rastrillado aún mejor. Gracias a la fila adicional de púas, el pick-up puede girar más lentamente mientras aumenta la velocidad del rodillo de alimentación PFS. Además, el rodillo de alimentación tiene paletas adicionales que se pueden quitar para cultivos de tallo largo. El rodillo de alimentación PFS montado sobre resortes compensa las irregularidades en la hilera. En general, las innovaciones combinan más potencia de cálculo y rendimiento con una recogida de material suave y de baja pérdida. Para hacer frente a las mayores cantidades de rendimiento, el par de liberación del embrague de fricción se ha aumentado a 1.600 Nm y se ha ampliado el diámetro del eje de transmisión principal del pick-up. Un tensor de cadena semiautomático garantiza la conducción fiable del pick-up; la lubricación automática con depósito de aceite de 6,3 l está disponible de serie.
Canal de prensa optimizado, componentes HD adicionales
Las medidas de optimización adicionales se refieren al canal de prensa. Aquí, la zona superior con la placa de la cabeza y las placas laterales se ha rediseñado y reforzado. Esto da como resultado una forma de paca aún mejor y una densidad de paca ligeramente mayor. Las cuchillas laterales y los deflectores disponibles de fábrica también reducen la acumulación de material en el área de la guía del pistón al presionar paja, tallos de maíz o caña de azúcar, lo que mejora aún más la seguridad operativa y reduce los costos de limpieza.
Gracias al nuevo software, el control automático de la presión de prensado de APC reacciona aún más rápido a las cargas en el hilo o en la entrada, y también de forma más sensible.
Mediante el uso de componentes HD adicionales estándar y parcialmente opcionales con recubrimiento Hardox, por ejemplo, cojinetes HD para la guía del émbolo con una vida útil hasta cuatro veces mayor, se reduce aún más el desgaste en el canal de empacado, en la zona del anudador y en la entrada. Gracias a estos componentes extremadamente robustos y duraderos, el pick-up masivo con una pista curva en ambos lados y el mantenimiento más fácil, el TCO (costo total de propiedad) del QUADRANT EVOLUTION se reduce de nuevo significativamente. Una prueba interna con 40.000 pacas por máquina en condiciones a veces extremas mostró una reducción del desgaste de hasta un 40 por ciento gracias al nuevo diseño junto con los componentes más resistentes al desgaste.
Mejora de la sujeción y el manejo
El QUADRANT 5300 EVOLUTION tiene un marco frontal y un cabezal completamente nuevos, el QUADRANT 5200 EVOLUTION y 4200 EVOLUTION solo tienen el nuevo marco de montaje. Esto permite posiciones de montaje adicionales para la argolla de remolque o K80. La pata de apoyo hidráulica de todos los QUADRANT EVOLUTIONS está diseñada para ser de doble efecto, más larga que en la generación anterior e integrada en el bastidor de montaje. Los acoplamientos rápidos estándar Kennfixx facilitan la conexión de las líneas hidráulicas.
También se ha implementado la facilidad de uso para el operador en el área de las cajas de hilo. La guía de hilo se puede girar y bloquear. Esto significa que el enhebrado del hilo puede realizarse directamente al lado de la máquina mientras la máquina está parada, por lo que no se requiere una escalera de mano. Los frenos de hilo se pueden colocar en la misma posición de trabajo, incluso sin herramientas. Esto ahorra tiempo y garantiza una mayor seguridad en el trabajo. Un tanque de agua limpia estándar de 10 l permite al conductor lavarse las manos después de completar el trabajo de ajuste.
Los conductores también deberían estar satisfechos con una nueva opción: gracias a esto, la rampa de bola se puede plegar hacia adentro y hacia afuera hidráulicamente desde el asiento del conductor, es decir, sin bajarse del vehículo. Además, permite expulsar la última paca del asiento del conductor, por lo que ya no es necesario agacharse y accionar la función con la palanca situada junto al canal de prensado.
Operación de terminal simplificada
Los cambios también se pueden ver al mirar el funcionamiento electrónico del QUADRANT EVOLUTION, que se puede realizar a través de CEMIS 700, CEBIS o cualquier otro terminal compatible con ISOBUS. Solo dos menús de trabajo y tres menús de configuración brindan una mejor descripción general y configuraciones rápidas. En el modo automático, la utilización de la máquina se muestra en función del peso medio de la paca y la presión de la paca. Además, el conductor en la terminal ahora siempre tiene una visión general de las temperaturas y los niveles de aceite. Gracias a la cámara PROFI CAM 4 opcional, con una pantalla adicional si es necesario, el conductor también puede vigilar las áreas de trabajo como el anudador, la rampa de pacas o simplemente el área detrás del remolque al dar marcha atrás. Esto aumenta la comodidad y la seguridad en igual medida.
