Connect Energy Link de MECALAC premiado en Intermat

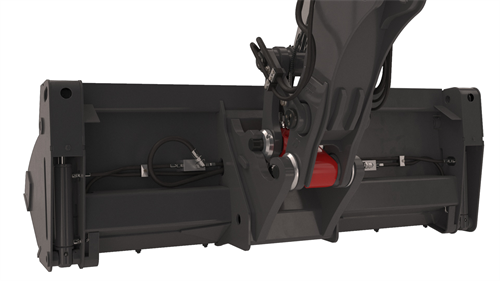

El acoplador rápido Mecalac Connect lanzado en 2015 ya es muy popular entre los usuarios. Es compacto, ligero, reversible y muy seguro. En esta nueva versión de Energy Link, una interfaz de acoplamiento equipa la máquina y los accesorios. Este módulo permite que la máquina se conecte hidráulica y eléctricamente al accesorio de forma segura y sin intervención humana.
El sistema de acoplamiento permite la conexión de 5 líneas hidráulicas (dos líneas de retorno y una línea de retorno de drenaje) y un conector eléctrico de 8 polos. En el lado de accesorios, la interfaz de acoplamiento se fija en una leva móvil equipada con centerers. Al acercarse al accesorio, los centerers son guiados progresivamente en su posición para asegurar el acoplamiento hidráulico y eléctrico. Este centrado se realiza sin partes flexibles (goma, muelles), solo por la movilidad de la leva y el movimiento de aproximación. El perfil de la leva permite un espacio libre durante la fase de acoplamiento y lo cancela después del bloqueo.
Diseño técnico
El sistema tiene una doble seguridad:
• Un sensor RFID detecta la presencia de un accesorio y lo identifica.
• Un segundo sensor detecta el bloqueo mecánico perfecto del acoplador rápido.
La ventaja de este sistema es que las líneas hidráulicas solo se presurizan cuando el chip RFID detecta la presencia de una herramienta, la identifica y se confirma el bloqueo mecánico. Esto constituye una doble seguridad antes de la presurización. El chip RFID también adapta automáticamente el caudal y la presión hidráulica de acuerdo con las características de la herramienta, sin la intervención del operador. Además, la identificación por RFID permite que la lógica del variador se adapte al accesorio, por ejemplo, para invertir el funcionamiento del cilindro del cucharón cuando se utiliza un cucharón de carga 4×1.
Economía
El sistema no incluye partes flexibles (muelles, caucho) cuyas características puedan deteriorarse con el tiempo, evitando así las fallas de funcionamiento asociadas. La presión en las líneas hidráulicas hace que los dos acopladores se separen con una fuerza de una tonelada (1000daN). En Connect Energy Link, los acopladores están perfectamente unidos por el sistema de levas. Esto elimina la necesidad de actuadores adicionales tales como cilindros o muelles, tradicionalmente utilizados en otros sistemas existentes. Nuevamente, el sistema es simple y por lo tanto confiable. Los centerers y guías son piezas de acero, atornilladas y fácilmente reemplazables en caso de desgaste sin tener que cambiar todo el sistema.
Operación
El sistema es muy compacto, cabe en el tamaño del accesorio de conexión. Garantiza la máxima visibilidad del operador en el área de trabajo. El acoplamiento hidráulico y eléctrico no ralentiza el procedimiento de fijación habitual de un accesorio de conexión. En el sitio de la construcción, el cambio de la herramienta hidráulica se logra en unos pocos segundos, incluso si la presión del circuito hidráulico aumentó debido a la temperatura ambiente.
Utilidad
Connect Energy Link también mejora la comodidad del operador y reduce el riesgo de accidentes ya que ya no es necesario detener el trabajo, bajar de la cabina (la mayor fuente de accidentes) ni manipular las mangueras potencialmente a presión (riesgo de proyección en los ojos). ) Finalmente, el operador no tiene que configurar manualmente las tasas de flujo y la presión ya que la RFID reconoce la herramienta y adapta los parámetros en consecuencia. La velocidad y la comodidad del cambio de herramienta se mejoran mucho en comparación con un acoplador rápido convencional.
Protección del medio ambiente
El Connect Energy Link tiene grandes ventajas para luchar contra la contaminación del medio ambiente por fugas de aceite hidráulico:
– El acoplamiento automático evita la manipulación de mangueras por parte de un operador, a veces fuente de fugas.
– El sistema asegura la despresurización de las líneas hidráulicas en el momento del acoplamiento o desacoplamiento. Además, los acopladores tienen una cámara de sellado doble. Esto garantiza que no haya fugas de aceite hidráulico durante el funcionamiento.
