Digitalización con el sistema de posicionamiento LIPOS ® de Liebherr
La digitalización en trabajos de cimentación profunda con el sistema de posicionamiento LIPOS ® permite la perforación continua con barrena.
Cada edificio se asienta sobre una base sólida que soporta todo el peso. Sin embargo, cuando el suelo debajo es demasiado blando o inestable, los especialistas calificados en cimentaciones profundas entran en juego para proporcionar la capacidad de soporte del suelo requerida. Con el sistema LIPOS, Liebherr equipa a los especialistas en cimentaciones profundas con una herramienta que simplifica la tarea de varias formas.
La Asociación de Hospitales de Burgenland, KRAGES, está construyendo un hospital general en Oberwart, Austria. El nuevo edificio, en las inmediaciones del hospital existente, garantizará una excelente atención médica, de enfermería y terapéutica en la región. Para evitar asentamientos posteriores y daños al nuevo edificio, el terreno disponible requiere un trabajo sustancial de cimentación antes de que pueda soportar todo un hospital.

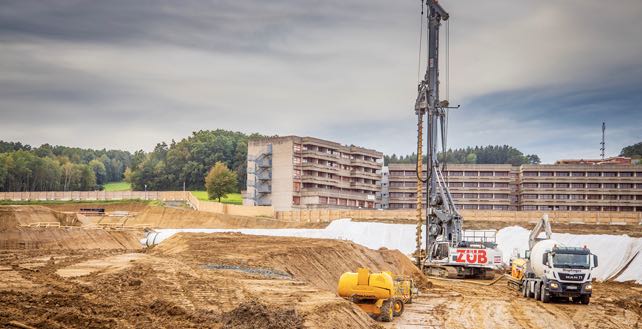

La empresa Züblin Spezialtiefbau Ges.m.b.H. se contrató la instalación de 1.310 pilotes en un área de 23.000 m² para la cimentación del nuevo edificio completo. Todos los pilotes tienen un diámetro de 630 mm y se instalan mediante el método CFA (sinfín de vuelo continuo). La profundidad máxima de los pilotes de cimentación es de 16 m. Inicialmente, se asumió que se requeriría un período de construcción de aproximadamente 4 meses para completar más de 1000 pilotes. Para completar la tarea, Züblin Spezialtiefbau está utilizando un equipo de perforación Liebherr tipo LB 28, que ha sido equipado con el sistema de posicionamiento LIPOS por primera vez. La LB 28 está soportada en obra por una bomba de hormigón Liebherr tipo THS 110, lo que garantiza que el hormigón entregado se bombee inmediatamente al lugar requerido.
Una vez que se midió exactamente todo el terreno del edificio y se identificó la posición precisa de cada pilote, los datos recopilados se pudieron transferir como un plan de perforación digital al sistema de posicionamiento LIPOS en la máquina Liebherr en poco tiempo. Los datos del lugar de trabajo y las listas de pilotes para el trabajo a realizar se transfieren a la máquina cuando se carga la lista de perforación. El operador ve su posición con precisión centimétrica en todo momento gracias a un monitor adicional en la cabina. El LB 28 se puede maniobrar con facilidad hasta cada uno de los 1.310 puntos de perforación sin necesidad de estacas de hierro o marcas de color para la orientación. El operador ya no tiene que estar atento a las marcas del suelo o la manguera de hormigón. Puede concentrarse en cosas importantes, es más flexible e independiente y, por lo tanto, más rápido en el manejo de la plataforma de perforación. Además, el sistema simplifica el posicionamiento de los equipos en el lugar de trabajo. La bomba de hormigón, los refuerzos, así como otras herramientas y material se pueden colocar de manera óptima alrededor de la plataforma de perforación.
Se logra un rendimiento de perforación diario superior al promedio utilizando el LB 28 y el trabajo de construcción podría completarse antes de lo planeado, en realidad después de solo 3 meses. Una de las razones, además de la fiable máquina de construcción Liebherr, es el método de trabajo extremadamente productivo. El sistema de posicionamiento LIPOS juega aquí un papel decisivo. Sin este sistema, los puntos de perforación tendrían que medirse, dibujarse y marcarse nuevamente al menos tres veces al día. Un esfuerzo adicional enorme que se elimina por completo con la ayuda de LIPOS. Todo el personal del lugar de trabajo tiene una visión clara en todo momento de dónde están exactamente las pilas, qué pilas ya están terminadas y cuáles aún deben hacerse.
