El nuevo sistema de brazo de la LR 11000 ofrece una mayor eficiencia

LR 11000 con sistema SL8F2 instala aerogenerador en un solo polipasto, a bajo costo y sin la necesidad de un sistema de torre de perforación.

Buckner ahora tiene 17 grúas LR 11000 operando en los EE. UU.
La turbina eólica Nordex Delta 4000 con un diámetro de rotor de 149 metros es el sistema en tierra de última generación en la clase de potencia de cuatro a cinco megavatios. En el pasado, se requerían tres polipastos para instalar el generador a la altura del buje de 108 metros: la góndola, la transmisión y el buje se izaron por separado y se ensamblaron en la parte superior de la torre. El especialista estadounidense en grúas Buckner Heavy Lift Cranes ha demostrado ahora que el trabajo se puede realizar de forma más rápida, sencilla y económica, con un polipasto en lugar de tres.

Todo es posible gracias al nuevo y más potente sistema de pluma SL8F2, que Liebherr ha desarrollado en colaboración con Buckner para la grúa sobre orugas LR 11000. Este sistema es tan potente que puede izar el generador completamente ensamblado: la octava versión de la pluma SL con la segunda versión del plumín F fijo ofrece una capacidad de elevación de 253 toneladas con una altura de gancho de 114 metros, suficiente para izar el 230 de toneladas compuestas por el generador completo y el equipo de manipulación de carga hasta una altura de buje de 108 metros. Otra ventaja es que montar la góndola con la transmisión y el buje en el suelo es más fácil y seguro que a gran altura.

La configuración de la LR 11000 con SL8F2 para aerogeneradores modernos en torres de alrededor de 100 metros de altura es particularmente económica porque la grúa puede operar sin un sistema de torre. Esto ahorra a los contratistas de grúas trabajo logístico y tiempo de configuración porque se tienen que transportar y montar menos piezas.

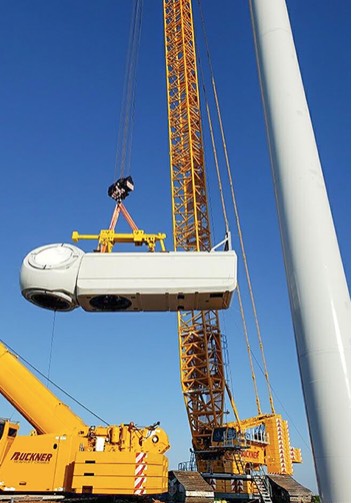

Buckner completó el primer generador Nordex Delta 4000 que se instalará con un solo polipasto en un parque eólico en el norte de Oklahoma en el centro de los Estados Unidos. El LR 11000 se instaló con una pluma SL de 108 metros y un plumín fijo de 12 metros. 130 toneladas de lastre central, 250 toneladas de lastre de la plataforma giratoria y otras 80 toneladas en la extensión de la plataforma giratoria proporcionaron la estabilidad necesaria para izar la carga bruta de 230 toneladas a una altura de gancho de 114 metros. Este exitoso estreno significará que este proceso de ensamblaje ahora se convertirá en un procedimiento estándar para esta turbina eólica en particular. Cinco de las 17 grúas LR 11000, que Buckner está operando ahora en los EE. UU., Cuentan con este nuevo sistema de brazo.

Daniel Ives, analista y soporte de productos de ingeniería de Buckner, explica: “Como estamos convencidos del rendimiento del nuevo sistema SL8F2, sugerimos a nuestro cliente, Wanzek Construction, Inc, y al propietario del parque eólico, Duke Energy Corporation, que deberíamos intentar instalar el generador completo en un solo polipasto. Como resultado de los posibles ahorros de costos y la reducción del riesgo que representan el viento y el clima, Nordex también se convenció rápidamente de desarrollar el equipo de manipulación de carga para el trabajo «.

Buckner utilizó varias grúas Liebherr para este proyecto de parque eólico. Las grúas telescópicas sobre orugas LTR 1220 se encargaron de descargar los componentes y montar la góndola, la transmisión y el buje en el suelo. Las grúas sobre orugas Liebherr LR 1500 instalaron las secciones inferiores de las torres utilizando un sistema de brazo principal y luego se convirtieron en un sistema de brazo abatible para ayudar con la instalación de las palas del rotor. Dos grúas LR 11000 instalaron las secciones superiores de la torre y los generadores.
