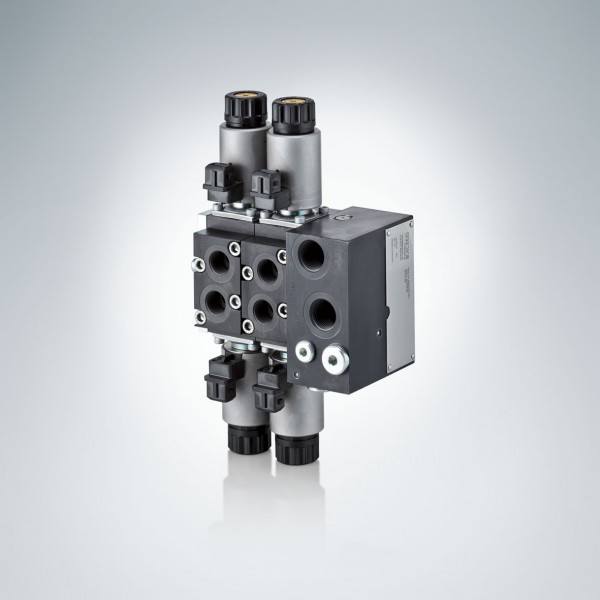

El nuevo tipo de válvula de carrete direccional proporcional EDL de HAWE Hydraulik
El nuevo tipo de válvula de carrete direccional proporcional EDL de HAWE Hydraulik cubre el rango de caudal para el posicionamiento y las funciones de accionamiento de las máquinas agrícolas.
Válvula de carrete direccional proporcional para caudales bajos.
Posicionamiento hidráulico y las funciones de accionamiento en máquinas agrícolas se implementan con frecuencia en paralelo y en algunos casos requerir sólo bajas tasas de flujo de menos de 40 l / min. El proporcionales direccionales tipo válvula de carrete EDL rentable de HAWE Hydraulik SE, Múnich, es exactamente el adecuado para estos requisitos. Se controla la dirección y velocidad del movimiento de varios consumidores hidráulicos en paralelo y con independencia de la carga. La puesta en práctica de todas las funciones no se ve afectado por la aplicación de las otras funciones.
La válvula funciona con un sistema de detección de carga, y se controla directamente y accionado eléctricamente. Los caudales para cada consumidor diferente se pueden ajustar de forma individual, por ejemplo para las funciones en cosechadoras, cosechadoras de forraje y cosechadoras de cultivos de raíz. Los valores que van desde menos de uno a 50 l / min son posibles. Los pistones de carrete están disponibles en siete tamaños graduados, con el tamaño de carrete más pequeño que permite un caudal máximo de 3 l / min. Esto proporciona una resolución óptima y las velocidades de los motores hidráulicos, en particular, pueden ser controlados con precisión muy alta.
La válvula EDL está diseñada para una presión de sistema de hasta 320 bar, dándole mayor resistencia a la compresión que los productos comparables del mercado. Dado que la resistencia de flujo es el cincuenta por ciento menor de lo habitual, la válvula mejora la eficiencia energética del sistema hidráulico.
El patrón de orificio de la brida es el mismo que para el tamaño 2 de la serie de válvulas de carrete PSL direccionales proporcionales para un volumen de flujo de hasta 60 l / min. El tipo EDL puede estar provisto de funciones hidráulicas adicionales por medio de bloques con brida y placas intermedias del sistema modular. Si los consumidores específicos necesitan ser controlados a través del bus CAN, escriba EDL y válvulas PSL se pueden combinar muy fácilmente en un bloque de control conjunto.
