La fresadora de engranajes Affolter AF160 ofrece la máxima versatilidad
Al desarrollar la máquina de tallado AF160, la máxima versatilidad era el objetivo clave del Departamento de Ingeniería de la empresa familiar suiza Affolter Group, líder tecnológico mundial en soluciones de tallado de engranajes de alta precisión.
Vincent Affolter, director general de Affolter Group, explica: «La AF160 está diseñada para fabricantes de alta precisión que necesitan flexibilidad y eficacia. Con sus ocho ejes, sus sofisticadas soluciones de automatización y su innovador sistema de cambio rápido, la máquina ofrece exactamente eso».
3 configuraciones de tallado
Con el sistema opcional de cambio rápido, los operarios de la máquina pueden pasar de una configuración a otra en sólo 30 minutos.

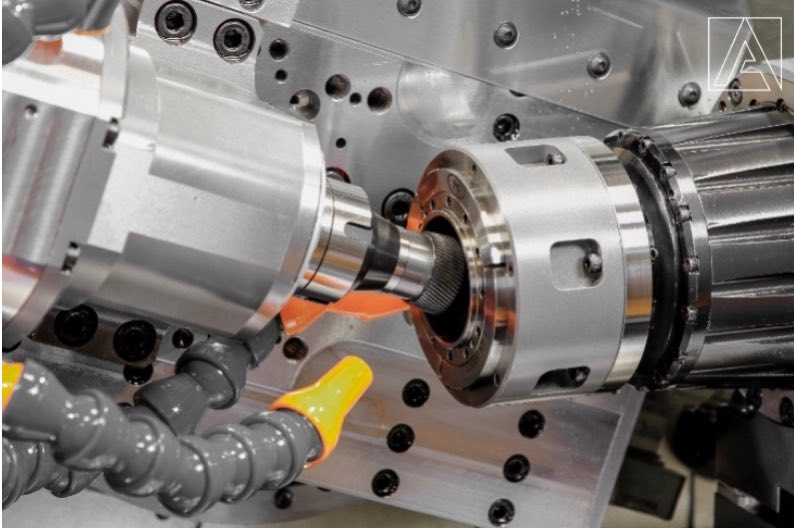

En la configuración I, tanto el eje C como el eje principal C’ están equipados con husillos sincronizados. Esta configuración proporciona una mayor calidad de corte, más par y más rigidez. Además, ofrece al eje A un giro de +/- 50°. «Esta configuración es ideal para la producción de engranajes rectos, helicoidales, cónicos, coronados y frontales», informa el Sr. Affolter.
Con un contrapunto en el eje C y un husillo en el primario C’ –configuración II– el operario obtiene más flexibilidad. El eje A puede moverse de -50° a +115°, lo que hace posible el fresado helicoidal. Esta configuración también puede utilizarse para todos los tipos de engranajes mencionados anteriormente.
En la configuración III, el eje C permanece vacío y el eje primario C’ está equipado con un husillo sincronizado. Vincent Affolter: «Esta configuración está concebida para el tallado “Power Skiving” de engranajes interiores. También es posible la producción de engranajes frontales».
Cargador telescópico de piezas AF72
El cargador de piezas AF72 se ha diseñado específicamente para la AF160. Con su sistema de brazo telescópico y de doble pinza para la carga y descarga en paralelo, se pueden elegir diferentes configuraciones en función del volumen, del producto y de la aplicación para una carga fácil y eficaz de las piezas. El AF72 puede equiparse hasta con cinco raíles de alimentación, lo que permite cargar previamente más piezas y dejar que la máquina trabaje de forma autónoma durante más de 24 horas, con una configuración adecuada. Sr. Affolter: «El brazo telescópico garantiza que la zona de trabajo en la máquina permanezca despejada. El brazo se retrae después de cargar las piezas, lo que ofrece al operario una buena visión de los procesos durante el mecanizado».
Opciones para una máxima flexibilidad
La AF160 es configurable para cualquier aplicación. Las opciones de tallado con fresa madre incluyen el tallado de detección por sensor, la integración del proceso de desbarbado en la producción de engranajes con la incorporación de la unidad de desbarbado AF54, así como el control de la orientación y la presencia de la pieza.
Diferentes sistemas de sujeción, sistemas de refrigeración personalizables y transportadores de extracción de virutas proporcionan una mayor versatilidad.
Facilidad de uso y conectividad
La facilidad de uso es clave: la integración “Beckhoff” en el control CNC digital personalizado de última generación Pegasus garantiza una regulación extremadamente rápida e integra el Internet de las cosas. «El intuitivo Pegasus controla todos los ejes de la máquina, así como una multitud de periféricos para diversas opciones y automatizaciones», subraya el Sr. Affolter. La programación es sencilla, intuitiva y fácil de usar con una pantalla táctil de 19 pulgadas. Los datos pueden compartirse en la nube, lo que agiliza la asistencia posventa y el mantenimiento preventivo y, por tanto, minimiza los tiempos de inactividad. Las actualizaciones de software pueden realizarse a distancia.
Feria EPHJ en Ginebra
Affolter Group mostrará sus innovadoras tecnologías en la feria de alta precisión EPHJ de Ginebra, Suiza, del 6 al 9 de junio de 2023, en el pabellón 1, puesto E55.
