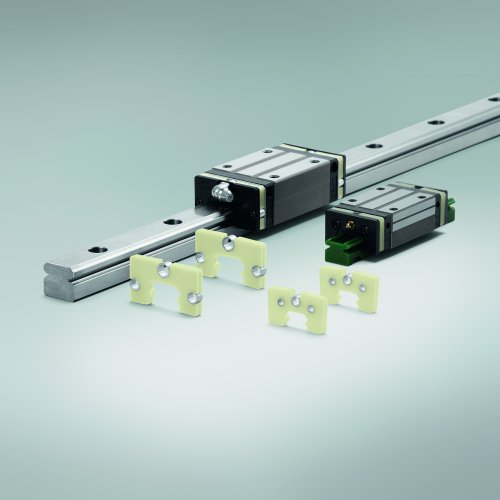

Nuevas Guías Lineales de la Serie NH/NS
El doble de duraderas que los modelos anteriores (LH/LS), las nuevas guías lineales NH/NS tienen una capacidad de carga dinámica un 30% superior, gracias a la optimización de la geometría de los caminos de rodadura. Sus velocidades máximas son también superiores, comprendiendo desde los 150 a los 300 m/min.
Las nuevas guías lineales NH/NS, mantienen las dimensiones de las series anteriores mejorando sus características técnicas. «Las capacidades de carga dinámica son un 30% superiores con las nuevas series NH/NS», explica Marcus Bulgan, ingeniero de aplicaciones, en el Centro Tecnológico Europeo (European Technology Centre, ETC) de Ratingen (Alemania). «Logramos este excelente resultado mediante la optimización de la geometría de los caminos de rodadura». El nuevo diseño garantiza una distribución más uniforme de las que las fuerzas entre las bolas y los caminos de rodadura. En consecuencia, las presiones de las superficies de contacto bajo cargas comparables son mucho menores, lo cual permite una revisión de las capacidades de carga dinámica de acuerdo a la normativa ISO aplicable. Como resultado, las capacidades de carga dinámica son un 30% superiores y la resistencia a la fatiga es incrementada a más del doble. Sirva como ejemplo la vida útil nominal de un patín NH25AN: es 2,24 veces mayor que la del patín LH25AN. Al mismo tiempo, la rumorosidad se reduce en 3 dB (A) de promedio.
Además, la alta capacidad de auto-alineamiento de los patines se ha mantenido, gracias a la disposición en X de los elementos rodantes lo que resulta en cargas internas más bajas en comparación con la disposición en O. Por consiguiente, las guías lineales de NSK compensan los errores de instalación sin reducir notablemente la vida útil. Opcionalmente, las nuevas versiones también pueden utilizarse conjuntamente con las unidades de lubricación NSK K1. El cambio a la nueva serie es sencillo de realizar y también es posible mezclar componentes de ambas generaciones en la misma máquina o sistema. En este caso, se aplica el índice de carga de la serie anterior, ya que el eslabón más débil determina la vida útil del sistema.
