Caterpillar amplía la oferta del sistema Tilt Rotate (TRS)

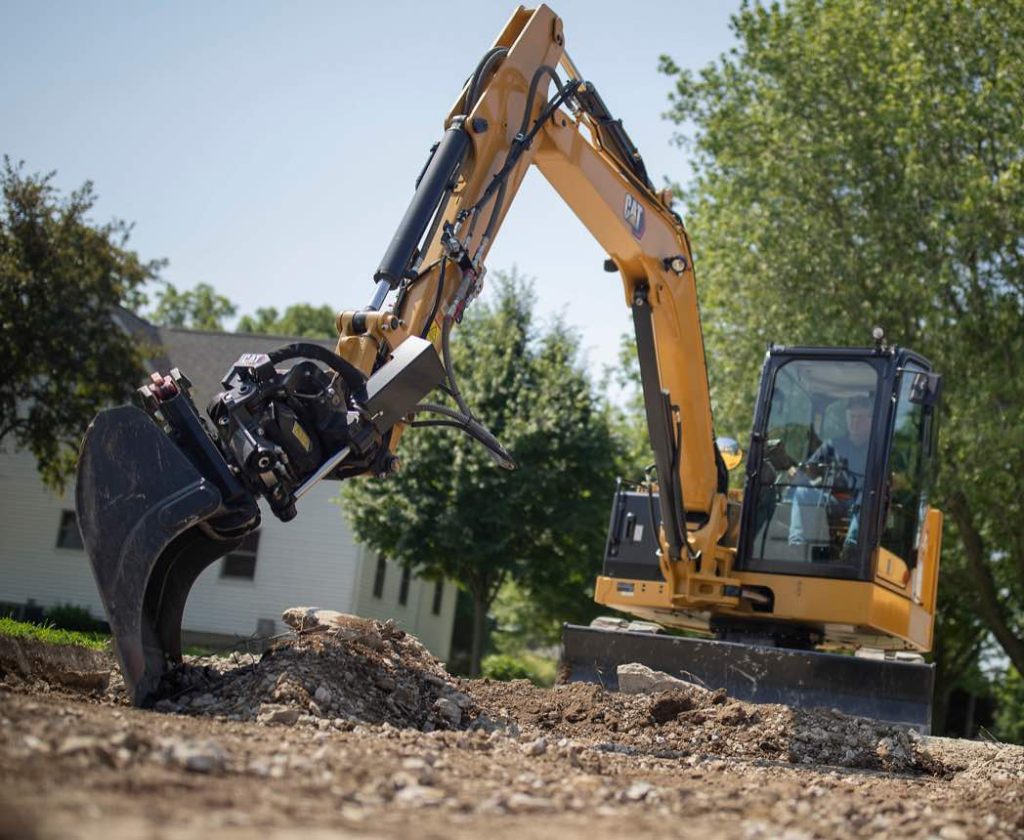

Caterpillar amplía la oferta del sistema Tilt Rotate (TRS) para trabajar con miniexcavadoras Cat®.
La división de herramientas de trabajo de Caterpillar anuncia nuevos modelos con sistema de rotación e inclinación (TRS) para las miniexcavadoras Cat® 302.7 a 310 de última generación. Los nuevos modelos TRS4 y TRS8 S45 más TRS6 actualizados permiten que las herramientas adjuntas giren 360 grados y se inclinen 40 grados de lado a lado. Esto permite que la máquina llegue a más áreas de trabajo desde una sola posición, mientras maniobra herramientas sobre, debajo y alrededor de obstrucciones al excavar, nivelar zanjas, clasificar materiales reciclados o colocar tuberías. Los nuevos modelos TRS multiplican la versatilidad de las miniexcavadoras y están disponibles en varias configuraciones para adaptarse a la aplicación.
El diseño del sistema incluye una interfaz superior que conecta el TRS a la máquina portadora y una interfaz inferior que conecta varias herramientas de trabajo al TRS. Las conexiones de la interfaz superior para los modelos TRS4, TRS6 y TRS8 incluyen una opción entre un acoplador hidráulico tipo S o pin on, mientras que las opciones de interfaz inferior incluyen el acoplador Pin Grabber o tipo S.
Todos los modelos TRS están estandarizados con una función hidráulica auxiliar TRSAux1 en la parte inferior. Esto permite la instalación de un módulo de garfio integrado cuando el modelo TRS está conectado al portaequipajes a través del sistema de acoplamiento tipo S.
El TRS6 y el TRS8 cuentan con un puerto auxiliar TRSAux2 estándar en la parte inferior para conectar una variedad de diferentes herramientas hidráulicas. Los sensores para estos modelos TRS funcionan en combinación con el software de miniexcavadora Cat y una variedad de diferentes proveedores de referencia externos para aplicaciones de trabajo 2D y 3D.
Beneficios del diseño
El diseño compacto de la TRS4, TRS6 y TRS8 permite que la miniexcavadora mantenga altas fuerzas de excavación. Una caja de engranajes TRS reforzada con un anillo de cojinete especialmente diseñado distribuye las fuerzas de trabajo para reducir la tensión en el TRS y la máquina anfitriona. Un sistema de lubricación sin mantenimiento para el sistema de rotación distribuye eficazmente el calor. El sistema de rotación de alto par posiciona rápidamente las herramientas de trabajo y un mecanismo integral de autobloqueo permite excavar en cualquier ángulo requerido. Los puntos de engrase simples/mínimos para los modelos TRS brindan un engrase rápido y eficiente de todas las juntas que requieren lubricación.
Las válvulas de retención de carga integradas para el cilindro de inclinación de doble efecto mantienen las presiones de retención y evitan el movimiento del cilindro bajo carga. El diseño del cilindro cuenta con pistones endurecidos y cojinetes libres de mantenimiento, y sus superficies resistentes a los arañazos y al óxido no requieren mantenimiento.
Un kit de control de campo integrado, instalado por el distribuidor, que incluye joysticks especialmente diseñados, se adapta a todas las combinaciones de pluma y brazo y proporciona un control intuitivo del TRS y el garfio integral. El monitor TRS informa al operador de la posición del accesorio y un sensor de activación/desactivación asegura que las herramientas de trabajo estén aseguradas a través de un mecanismo de bloqueo de seguridad con indicador. Todos los modelos TRS, que se activan con un botón de joystick, ofrecen una función de sacudida del cucharón para facilitar la distribución uniforme de los materiales.
aplicación TRS
Los modelos TRS4 están diseñados para un uso eficiente de las miniexcavadoras Cat 302.7, 303, 303.5 y 304, mientras que los modelos TRS6 son compatibles con los modelos Cat 305.5CR y 306 CR. Los modelos TRS8 están diseñados para usarse con Cat 307.5, 308, 308.5, 309 y 310.
