Mayor capacidad de elevación Liebherr con mayor tolerancia al viento
La grua Liebherr LG 1750 con sistema de pluma de celosía SX3 eleva aerogeneradores de 170 metros gracias a la extensión parcial del ancho de la pluma que ofrece tolerancia a velocidades de viento más altas.
Aumento significativo de la capacidad de elevación de alrededor del 20 por ciento.
Más potente y estable en el viento: este es un resumen aproximado de los principales beneficios que Liebherr ha brindado a sus clientes en forma de sus innovadores sistemas de brazo SX2 y SX3 para grúas sobre orugas y de celosía. Los brazos reforzados son particularmente útiles para las operaciones de grúas de energía eólica. La versión SX3 ofrece un aumento importante en la capacidad de elevación del 20 por ciento y una tolerancia al viento significativamente mayor en comparación con la versión SX convencional. Una nueva grúa Liebherr LG 1750, que estaba equipada con la versión SX3, que operaba en un parque eólico en febrero se benefició de estas características. La grúa móvil con brazo de celosía operada por el contratista de grúas holandés M. Verschoor B.V. erigió dos turbinas Vestas en el noreste de Alemania con una altura de encimera de 170 metros.
El contratista de grúas holandés propiedad de Maarten Verschoor ha aumentado significativamente el rendimiento de su flota de grúas comprando una Liebherr LG 1750. La grúa móvil con pluma de celosía se suministró con el sistema de pluma SX3 que se requería para su primer trabajo en un parque eólico para levantar nuevos vientos. tipo turbina con componentes de torre extremadamente pesados. “Las primeras cuatro secciones de la torre pesaban 120 toneladas cada una, lo que, combinado con el bloque de gancho, significaba una caja de carga de alrededor de 123 toneladas. Con un radio de 35 metros, eso significó que usamos toda la capacidad de elevación de la grúa para este trabajo ”, explica Johan Bezemer, operador de grúa y parte del equipo holandés de cuatro personas en el sitio cerca de la frontera germano-polaca. “Esta grúa con su brazo SX3 nos permite aumentar nuestras capacidades, de modo que también podemos montar estas turbinas muy grandes”, dice Bezemer con orgullo sobre la nueva incorporación a la flota. “Su pluma principal de 165 metros y su plumín de 12 metros nos dan una capacidad de elevación de 127 toneladas. Eso es realmente enorme «.
El refuerzo de la pluma hace posible trabajar con velocidades de viento más altas
Sin embargo, con este sistema de brazo, en el que la sección inferior del brazo de celosía se ha extendido a un ancho de seis metros, Liebherr no solo reacciona al aumento continuo de los pesos de los componentes y las alturas de los polipastos para montar turbinas eólicas. El refuerzo de la pluma de 28 o 42 metros (que también es totalmente compatible con la grúa sobre orugas Liebherr LR 1750/2) ofrece una rigidez significativamente mayor en el diseño de la pluma y, por lo tanto, reduce el tiempo de inactividad de la grúa debido al viento. “Los primeros sistemas utilizados en el LG 1750 se calcularon sobre la base de una velocidad máxima del viento de nueve metros por segundo”, dice Jens Könneker, director de producto de grúas sobre orugas de Liebherr en Ehingen. «El sistema SX ahora permite que el trabajo continúe con velocidades de viento de hasta diez o, en algunos casos, incluso 11,2 metros por segundo». Esto no es solo un gran beneficio para las grúas que trabajan en parques eólicos, sino que sin duda es una gran ventaja para ellas.
Práctico: el sistema de balasto desmontable VarioTray minimiza los tiempos necesarios para agregar y quitar lastre suspendido. Solo se requiere el contrapeso completo para bajar y subir la pluma de celosía de 180 metros.
Práctico: el sistema de balasto desmontable VarioTray minimiza los tiempos necesarios para agregar y quitar lastre suspendido. Solo se requiere el contrapeso completo para bajar y subir la pluma de celosía de 180 metros.
Práctico: el sistema de balasto desmontable VarioTray minimiza los tiempos necesarios para agregar y quitar lastre suspendido. Solo se requiere el contrapeso completo para bajar y subir la pluma de celosía de 180 metros.
Una mayor tolerancia al viento ahorra tres días laborables

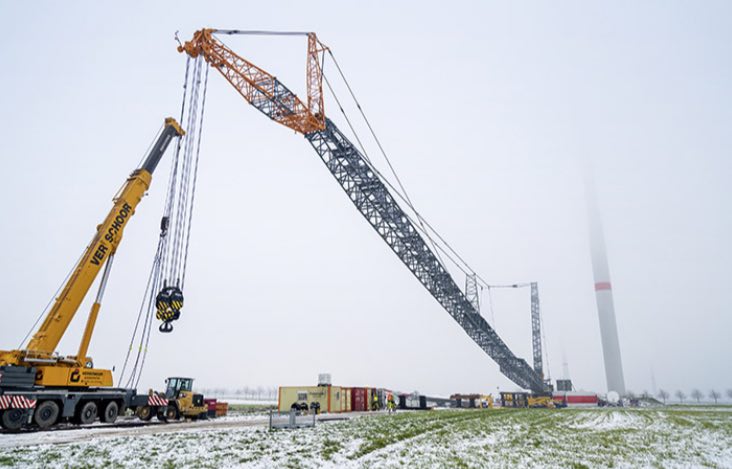

En el lugar nevado donde la nueva grúa Verschoor realizó su primer trabajo, a unos 100 kilómetros al noreste de Berlín, el indicador de viento en la parte superior de la pluma solía responder a la pregunta de si era posible trabajar en un día determinado. Bezemer cuenta el número de veces que la mayor tolerancia al viento del sistema de pluma SX3 significó que el equipo holandés podría continuar trabajando con su grúa: «Creo que logramos ahorrar alrededor de tres días hábiles».
Una vez ensamblados todos los segmentos de la torre, el brazo de celosía tuvo que extenderse a 15 metros utilizando una sección intermedia para que la grúa pudiera proporcionar la altura de elevación requerida para los otros componentes, incluida la góndola de 100 toneladas. El equipo de Verschoor necesitó solo dos horas para modificar el foque. El tiempo necesario para bajar el enorme boom de celosía fue definitivamente rojo.
