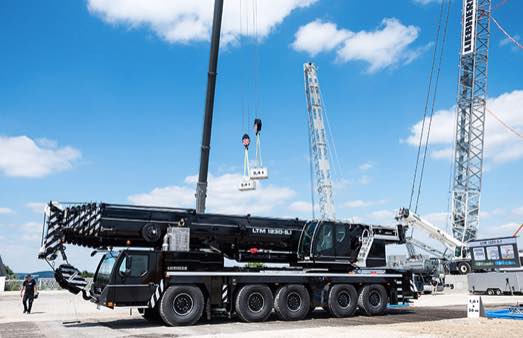

“Larga, potente y versátil” es la descripción de Liebherr de su nueva grúa móvil LTM 1230-5.1, que la compañía presentó en sus días de cliente 2018 en la planta de fabricación en Ehingen, Alemania.

Los aspectos más destacados incluyen la longitud y la capacidad de elevación de la pluma telescópica. Su predecesor, el LTM 1200-5.1, también tenía uno de los brazos telescópicos más largos en esta clase de grúas con 72 metros.

La nueva grúa de 230 toneladas no solo entrega 3 metros adicionales de longitud, sino también un promedio de capacidad de elevación 20 por ciento mayor. Además de una pluma plegable multifuncional, también está disponible una pluma fija de 43 m. Las innovaciones de Liebherr VarioBase®, VarioBallast, ECOmode y ECOdrive significan que los operadores de grúas pueden usar la nueva LTM 1230-5.1 con aún más seguridad y eficiencia.

Sistema de brazo largo, potente y variable.

El LTM 1230-5.1 es el sucesor del éxito global que fue el LTM 1200-5.1. En su trabajo de desarrollo, Liebherr persiguió el objetivo de aumentar tanto la longitud del brazo como la capacidad de elevación de su predecesor. El resultado: el LTM 1230-5.1 ofrece una pluma telescópica extremadamente larga y establece nuevos estándares en términos de capacidad de elevación. Con extensiones de celosía, la altura máxima del gancho se ha incrementado en diez metros a 111 metros. La nueva Liebherr LTM 1230-5.1 es una grúa ideal para trabajar en pendientes pronunciadas y grandes alturas de gancho, por ejemplo, para levantar grúas de torre o trabajos de mantenimiento de turbinas eólicas.

Liebherr tiene una amplia y variable gama de pliegues de celosía para el nuevo LTM 1230-5.1. La pluma plegable de 11,5 a 22 m de largo se puede montar en un ángulo de 0 °, 20 ° o 40 °. La pluma plegable se puede suministrar con un sistema de ajuste hidráulico como una opción que le permite tener una carga completa entre 0 ° y 40 °. El punto de pivote de la pluma plegable se puede elevar utilizando hasta tres secciones de celosía de 7 m rectas que actúan como extensiones telescópicas de la pluma.

Durante los últimos tres años, los clientes con el LTM 1250-5.1 han podido instalar una pluma fija larga, la primera de su tipo en la clase de 5 ejes, para lograr radios enormes, por ejemplo, para elevar edificios. Esta pluma de celosía también está disponible para el nuevo LTM 1230-5.1: se puede lograr una pluma fija de hasta 43 m de longitud con un adaptador TF adicional (conexión entre la pluma telescópica y la pluma fija), una sección reductora y una pieza de cabeza . Las extensiones de red existentes se utilizan para este propósito. Esta pluma generalmente se puede ajustar hidráulicamente entre 0 ° y 45 ° y, por lo tanto, se puede usar como una pluma abatible. Las piezas existentes se pueden utilizar para ensamblar una pluma especialmente potente de hasta 39 metros de longitud, que es ideal para posiciones de trabajo empinadas.

El lastre máximo para el nuevo LTM 1230-5.1 es 72 t, igual que su predecesor, pero como resultado de su VarioBallast®, que puede ajustarse de 4.8 metros a 5.7 metros, la capacidad de elevación a grandes radios se ha incrementado significativamente en comparación con el LTM 1200-5.1 y también el LTM 1220-5.2.

La primera grúa móvil especialmente diseñada en VarioBase®

Los ingenieros de Liebherr-Werk Ehingen GmbH colocaron la galardonada tecnología de soporte VarioBase® en el centro de la construcción de acero estructural al crear el concepto para la nueva grúa. Esto significó que la nueva grúa LTM es la primera en tener una base de soporte asimétrica, con un ancho de 7.4 metros en la parte delantera y 8.1 metros en la parte trasera. VarioBase® significa que ahora es posible generar capacidades de elevación particularmente altas, particularmente en el área de trabajo trasera sobre los soportes de 8,1 metros de ancho, calculados en tiempo real por el controlador LICCON. Esta nueva instalación de digitalización tiene una gran influencia en la tecnología del acero estructural y mejora el beneficio para el cliente en forma de aumento de la capacidad de elevación.

Tecnología de accionamiento mejorada

Un motor diesel Liebherr de seis cilindros en el tren de rodaje que desarrolla 400 kW / 544 CV y ​​un par de 2.516 Nm proporciona al LTM 1230-5.1 toda la potencia que necesita. El motor ya cumple con el estándar de emisiones de escape de la Etapa V.

La potencia se transfiere a los ejes de la grúa a través de la caja de cambios ZF TraXon de 12 velocidades. Esta innovadora caja de cambios ofrece nuevas funcionalidades y beneficios para el operador y el conductor. El modo ECO hace que el vehículo sea significativamente más cómodo y silencioso debido a la baja velocidad del motor. Además, los cambios de marcha más rápidos garantizan un mayor alcance para el uso fuera de carretera. El conductor de la grúa también cuenta con la función “Soporte para pendientes” para ayudar con los arranques en pendientes.

Concepto de motor único probado con el tiempo con modo ECO

El LTM 1230-5.1 también presenta el concepto de monomotor Liebherr que implica un eje mecánico que acciona la superestructura. Los ejes de engranajes se enrutan desde el engranaje distribuidor en la subestructura a través de dos engranajes de inglete a través del centro del anillo de giro hasta el engranaje distribuidor de la bomba en la superestructura. Un programa adicional en el concepto de manejo asegura que la máquina sea particularmente eficiente en combustible. Esto significa que el accionamiento completo de la bomba se puede desconectar automáticamente cuando el motor está inactivo y luego volver a conectarlo mediante el controlador inteligente en cuestión de segundos cuando sea necesario.

Liebherr también ha desarrollado un modo especial para grúas móviles en el rango de detección de carga para reducir el costo de las operaciones de la grúa y al mismo tiempo reducir las emisiones de ruido. El modo ECO minimiza el consumo de combustible y las emisiones de ruido al operar la superestructura de la grúa.
